新製品のご案内

New Product Information 2018
ご好評を頂いておりますシングルアウトプットトランスシリーズ(3段増幅用極性)について、
かねてより小出力シングルアンプ用トランスの2段増幅用極性の製品が欲しいとのご要望に応え、
H-203S/H-507Sに対応する、2段構成シングルアンプ用トランスH-203D/H-507Dを、2018年
12月から発売いたします。
小出力ながら、45Hzから100KHz(-3db)に及ぶ特性は深いNFにも対応できる事は勿論、無帰還の
場合の素直な特性をも実現しております。

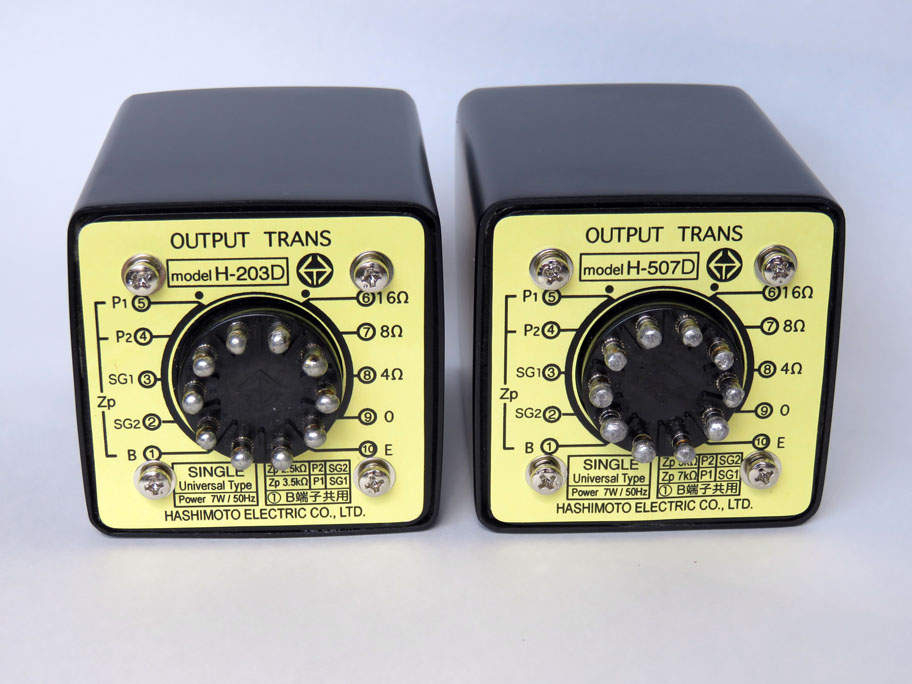

Output Trans: H-203D/H-507D
シングル用アウトプットトランス H-203D   希望小売価格¥21,780(税込¥23,522)
品 名
推奨容量
(W)
インピーダンス
1次 : 2次
周波数特性
(±3dB)
挿入損失
1次インダクタンス/重畳電流
許容
直流電流
形状
H-203D
7(50Hz)
2.5KΩ/70mA:
4,8,16Ω

3.5KΩ/60mA:
4,8,16Ω

45Hz〜100kHz
0.6dB
6.5H/70mA

9H/60mA

90mA
WE-66

1.3Kg

W=66(幅)D=66(奥行)H=85(高さ:シャシー上)
シングル用アウトプットトランス H-507D   希望小売価格¥21,780(税込¥23,522)
品 名
推奨容量
(W)
インピーダンス
1次 : 2次
周波数特性
(±3dB)
挿入損失
1次インダクタンス/重畳電流
許容
直流電流
形状
H-507D
7(50Hz)
5KΩ/50mA:
4,8,16Ω

7KΩ/40mA:
4,8,16Ω

45Hz〜100kHz
0.6dB
15H/50mA

20H/40mA

65mA
WE-66

1.3Kg

W=66(幅)D=66(奥行)H=85(高さ:シャシー上)
